高層綜合辦公大樓母線槽供電方案
1.適用范圍
此方案適用于高層綜合大型辦公樓供電系統。
2.系統特點
隨著國民經濟的不斷發展,網絡信息化辦公已是現代辦公 的必然選擇。供電系統的穩定性將直接影響到企業的系統管理, 因此按功能性配電已是廣大用戶的******。
本方案將照明、空調、計算機的供電系統分開進行供電, 各供電系統互不千擾,不至因某一系統故障而造成大面積停電 而導至數據丟失。 因供電系統由多路母線干線組成,每條
干線均設置YLPF-2母線槽智能監控保護儀,確保供電系統正 常運行^
YLPF-2母線槽智能監控保護儀設超溫報警和極限報警兩 大功能。當系統運行中超過母線槽的允許溫升時,發出母線槽故 障信號,如故障沒能及時有效地得到排除,控制儀將再次發出 危險信號,切斷系統總電源,確保供電系統安全。
高防護等級的母線槽給系統的安全運行提供強有力的保障, 以提高系統的穩定性和可靠性。高達IP66的母線槽,能有效防 止地下室潮濕或因消防用水、建筑物漏水而造成母線槽絕緣下 降甚至短路。垂直井道部分因受外來因素影響較少,可降低母線槽 的防護等級。
每層母線槽均設置插接口,分接方便,安裝快速。插接開 關箱電流等級可根據負荷要求任意選擇。
工廠生產線供電方案
1.適用范圍
此方案適用于工廠生產車間、流水線,作為動力、照明 輸配電系統的主干線。
2.系統特點
生產車間供電由車間照明、動力用電、流水線插座及 照明等組成,根據用電負荷分配情況,供電系統由F、S、Z 型母線槽組成,電流等級按用電負荷情況進行選擇。
S型和Z型母線槽上可直接懸掛安裝日光燈或其他照明 燈具,安裝快速,連接方便。
母線槽安裝于工作臺的上方,電源取用方便。同時因 離工作臺較近,可降低照明燈具的功率,節約能源降低生 產成本。
插接箱視安裝高度而定,可選用遙控操作開關,使操 作更加方便自如。
根據你的需要,插接箱內可安裝工業插座、面板插座、 斷路器、熔斷器、漏電開關,使用電更安全。
母線槽上設置多個插接口,配置靈活,方便設備拆卸、 移動及車間布局調整。
在母線槽上設置母線槽智能監控保護儀,可實時監控 母線槽的運行狀況,確保母線槽在正常溫升下運行,保障 系統的安全。

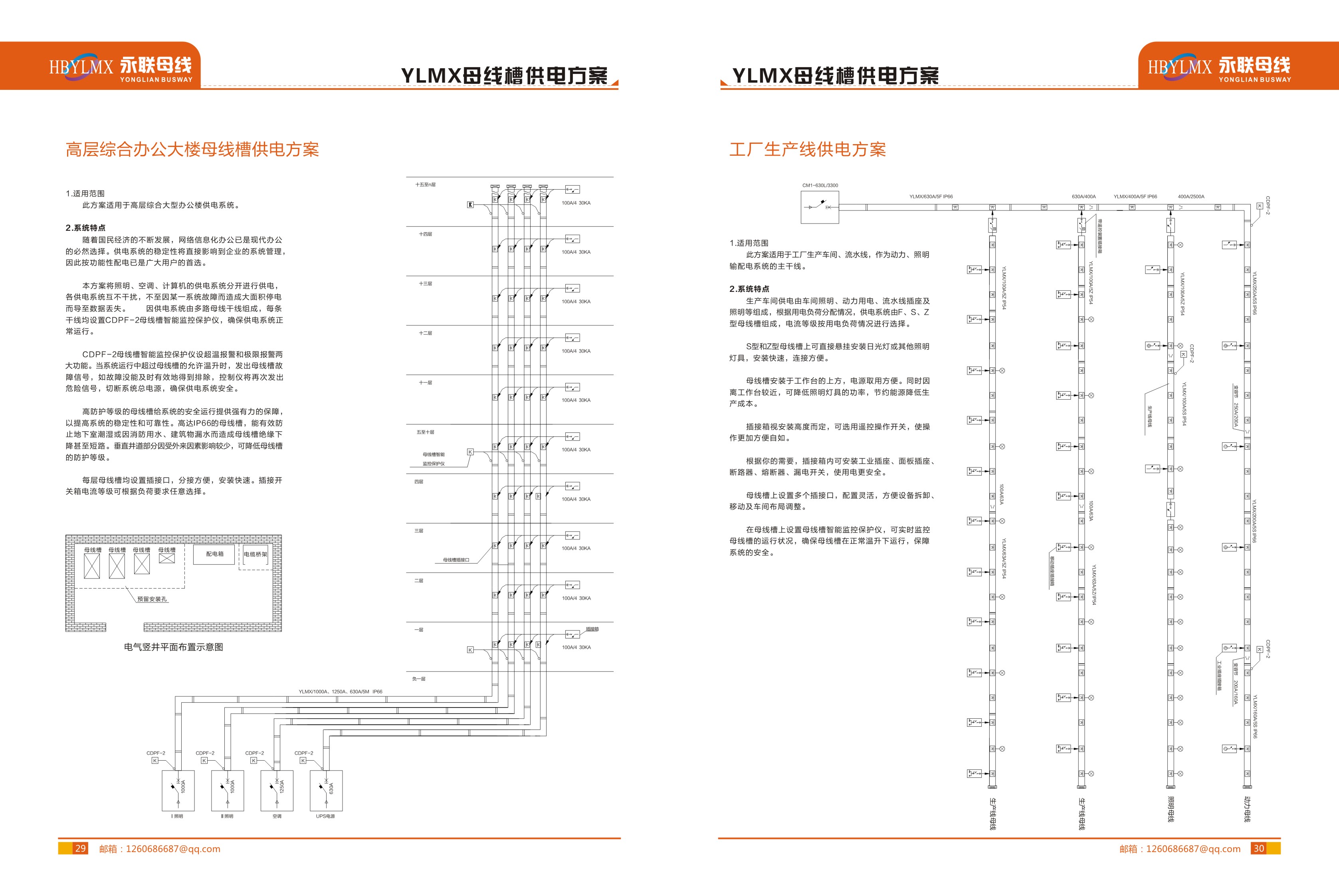

查看圖紙
